    产品介绍

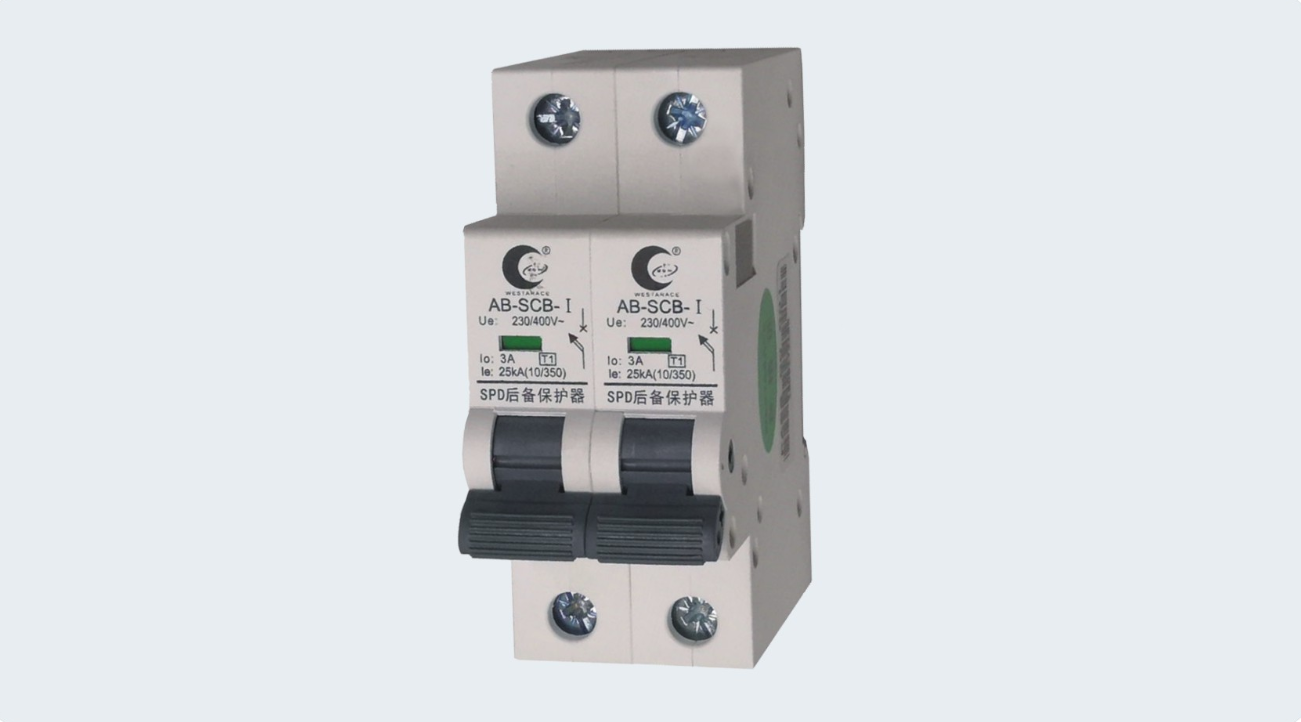

    【实物图】


    【产品概述】

           SPD专用后备保护期是根据IEC61643-4-43中的430.3条----“在电路造成危险前,应该采用合适的过电流保护装置”要求,解决当SPD出现危险的工频续流或危险的工频漏流时迅速脱扣、而雷电流通过时不误脱扣的安全问题,确保SPD不起火、设备99热视频持续有效,解决目前广泛使用熔断器或断路器做外置脱离器存在的保护盲区问题,是低压供电系统电压开关型SPD、电压限制型SPD理想的配套器件。


    【电气符号】



    【工作原理】

           SPD后备保护装置要求雷电流通过不断,保持有效状态;当SPD出现劣化或电源出现异常导致工频漏流发生达到起火边界值5A前速断脱扣。


    【传统做法的问题】

           传统的配置是在99热视频器前串一个熔断器或者断路器,会有四个方面不匹配:

    1、99热视频器发生劣化、配电线路发生异常过电压时,会致使99热视频器导通对地发生短路,熔断器和断路器此时无法速断,99热视频器起火频繁发生;

    2、当有雷击发生时,由于熔断器和断路器设计初期作为配电元器件使用,无法承载雷电流的瞬间能量,造成器件炸裂和脱扣,此时99热视频器失效;

    3、雷电流通过断路器时UP值(电压保护水平值)非常高,99热视频器无法起到保护作用;

    4、熔断器、断路器的短路分析能力无法用在变压器进线处,发生短路事故无法切断。


    【后备保护器可以解决的问题】

    1、SCB经过雷电流时UP值(电压保护水平值)非常低,与等长铜导线等效;

    2、对通过的工频电流和雷电流实现选择性分断,能有效保护SPD因异常暂态过电压时SPD发生熔穿短路,造成严重火灾事故;

    3、对通过的工频电流和雷电流实现选择性分断,能有效保护SPD因发生劣化致使SPD启动电压降到低于电源电压,工频漏电流增大,造成严重火灾事故;

    4、当SPD有雷电流通过时,这个外置脱离器不会出现误脱扣,使电气设备99热视频始终处于有效状态。

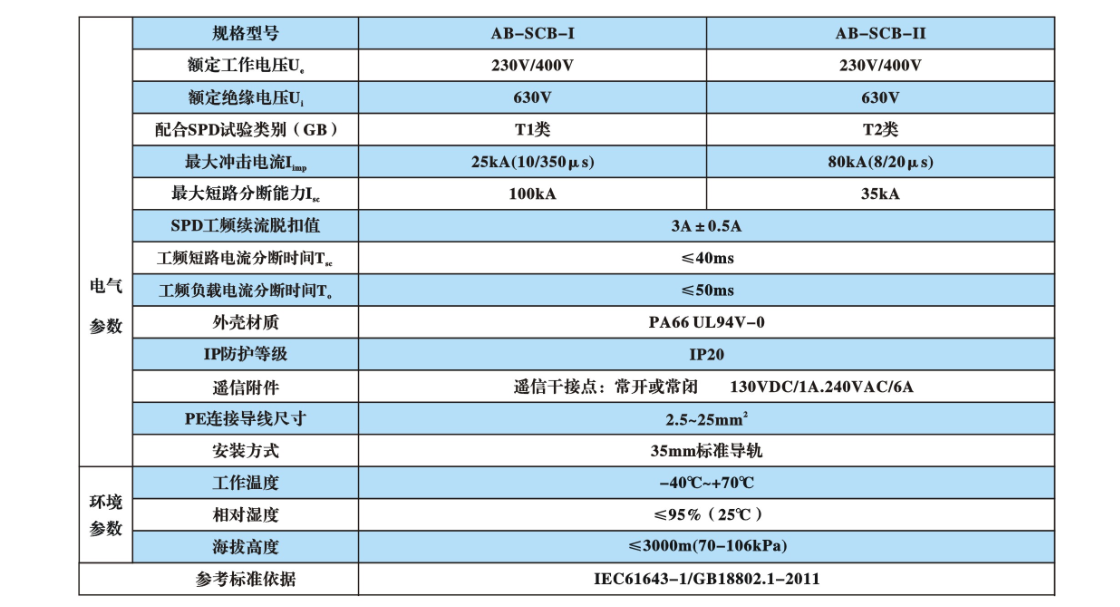

    【技术参数】



    【外形尺寸】



    【典型应用事例】
